5. Распаиваем кабель в разъеме «Меридиана».

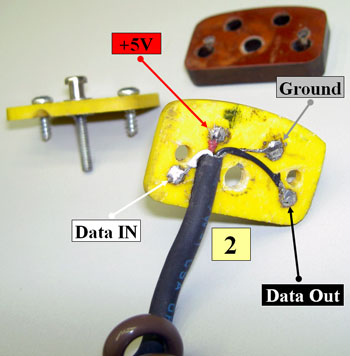

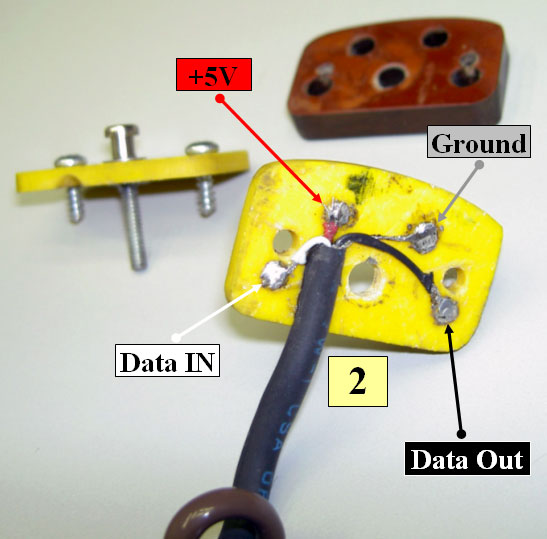

Порядок распайки 4-х проводов кабеля к разъему «Меридиана». Нажать для увеличения.

*С заготовленного ранее 4-х жильного кабеля от старой мышки или подобного снимаем изоляцию примерно на 3-4см.

*Кабель приклеиваем к детали №2 хорошим клеем на полуотверстие, которое было просверлено ранее.

*Обрезаем провода точно до необходимой длины и аккуратно их укладываем, чтобы они не перекрывали отверстия разъема, припаиваем к контактным площадкам и приклеиваем к плате.

*Распаиваем провода в соответствии с фото. Провод какого цвета к какой контактной площадке припаять значения не имеет, но по традиции, желательно, красный - на +5V, черный (либо экран) - на землю («Ground»). Только важно запомнить (а лучше записать), назначение каждого цвета провода.

У меня, как вы видите на фото, на землю припаяна оплетка. Такое решение желательно, так как защищает кабель от возможных внешних электромагнитных помех. Но не обязательно.

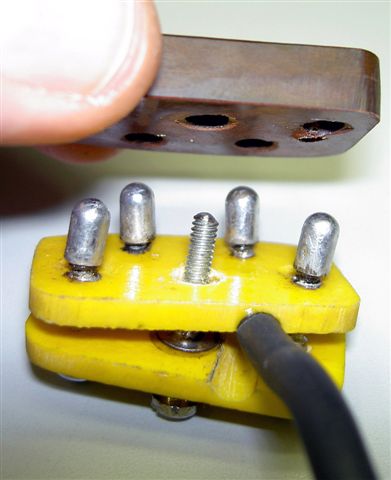

Порядок сборки разъема «Меридиана». Нажать для увеличения.

*Собираем разъем, как показано на фото.

*Прозваниваем его совместно с кабелем во избежание ошибок при распайке, обрывов и замыканий.
